打圈机|打圈机液压系统介绍
人气： 作者：信连成 发布时间：2018/10/12 11:17:56

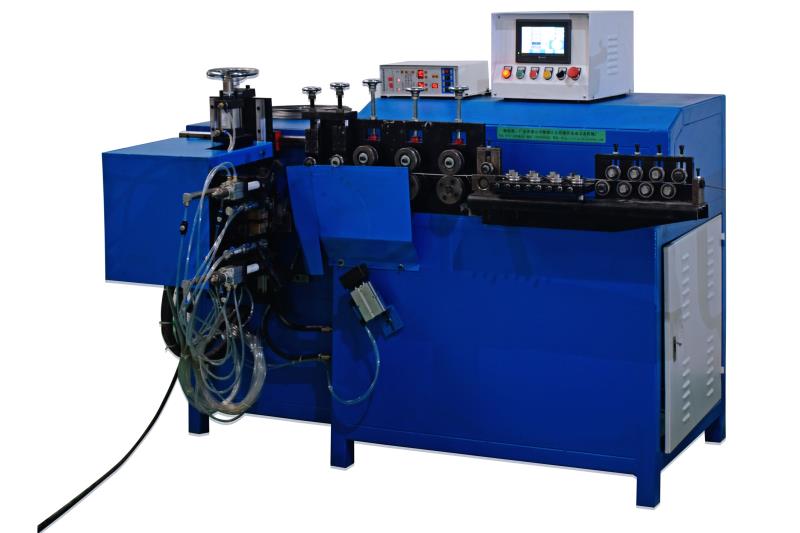

打圈机液压系统由三相交流电机，电磁阀（三个），油表等组成，其功能主要有：
1.三相交流电机:三相（三根火线）380V、2.2KW、50HZ交流电机。
2.慢速阀：机器工作时分快速和慢速两段速度，慢速阀是控制机器慢速送线的油阀。
3.正转阀：正转阀也即快速阀，是控制机器快速送线的油阀。
4.卸荷阀：控制油路中抽油或回油的油阀。
5.三相交流电机接线端子盒：电机的接线盒，盒内有接线端子，星形接法或三角形接法。
6.阀体（阀座）：控制油路流向。
7.切刀阀：控制冲切铁线的油阀。
8.反转阀：手动状态下控制送线轮向后反转。
9.油表：油箱的油量指示。
10.注油孔：加油孔。
11.放油口：释放液压油口油阀线圈指示灯状态
动作
油阀线圈指示灯
正转（快速）
快速阀、卸荷阀灯亮
慢速
慢速阀、快速阀、卸荷阀灯亮
反转
反转阀、卸荷阀灯亮
冲切
冲切阀、卸荷阀灯亮
自动工作时油阀线圈指示灯状态时序:（启动）-——正转（快速）阀、卸荷阀指示灯亮———正转（快速）阀、慢速阀、卸荷阀指示灯亮——切刀阀、卸荷阀指示灯亮——完毕。
文章由：打圈机 信连成五金机械厂整理提供，此文观点不代表本站观点
1.三相交流电机:三相（三根火线）380V、2.2KW、50HZ交流电机。
2.慢速阀：机器工作时分快速和慢速两段速度，慢速阀是控制机器慢速送线的油阀。
3.正转阀：正转阀也即快速阀，是控制机器快速送线的油阀。
4.卸荷阀：控制油路中抽油或回油的油阀。
5.三相交流电机接线端子盒：电机的接线盒，盒内有接线端子，星形接法或三角形接法。
6.阀体（阀座）：控制油路流向。
7.切刀阀：控制冲切铁线的油阀。
8.反转阀：手动状态下控制送线轮向后反转。
9.油表：油箱的油量指示。
10.注油孔：加油孔。
11.放油口：释放液压油口油阀线圈指示灯状态
动作
油阀线圈指示灯
正转（快速）
快速阀、卸荷阀灯亮
慢速
慢速阀、快速阀、卸荷阀灯亮
反转
反转阀、卸荷阀灯亮
冲切
冲切阀、卸荷阀灯亮
自动工作时油阀线圈指示灯状态时序:（启动）-——正转（快速）阀、卸荷阀指示灯亮———正转（快速）阀、慢速阀、卸荷阀指示灯亮——切刀阀、卸荷阀指示灯亮——完毕。
文章由：打圈机 信连成五金机械厂整理提供，此文观点不代表本站观点
